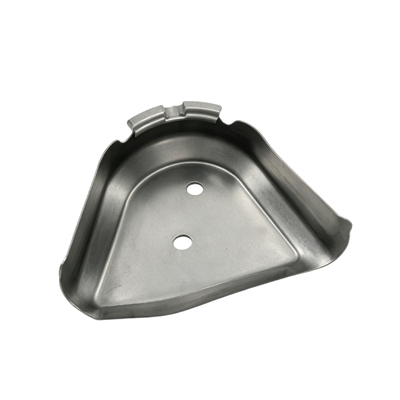

자동차 서스펜션 시스템용 정밀 스탬핑 등급(±0.05mm - ±0.1mm) 및 전기영동 코팅이 적용된 맞춤형 딥 드로잉 서포트 컵

상품

자동차 서스펜션 시스템용 정밀 스탬핑 등급(±0.05mm - ±0.1mm) 및 전기영동 코팅이 적용된 맞춤형 딥 드로잉 서포트 컵

MOQ:	10개
가격:	negotiable
표준 포장:	표준 수출 판지/나무 상자
배송 기간:	15일부터 30일까지 일
결제 방법:	T/T, L/C, PayPal
공급 능력:	100,000개 조각/월

상세 정보

제품 설명

상세 정보

원래 장소

중국

브랜드 이름

METS

모델 번호

맞춤형

제품명:

주문 금속 각인 봄 좌석 부류/깊게 당겨진 지원 컵

재료:

고강도 탄소강, 스테인레스강(304/316), 고강도 합금강

가공기술:

딥 드로잉, 프로그레시브 스탬핑, 유압 프레스 성형, 펀칭

표면 처리:

전기영동 코팅(E-Coating), 분체 코팅, 아연 도금, 샌드블라스팅

용인:

정밀 스탬핑 등급(±0.05mm - ±0.1mm)

애플리케이션:

자동차 서스펜션 시스템, 기계 장착 베이스, 충격 흡수 장치 어셈블리

최소 주문 수량:

10개

가격:

negotiable

포장 세부 사항:

표준 수출 판지/나무 상자

배달 시간:

15일부터 30일까지 일

지불 조건:

T/T, L/C, PayPal

공급 능력:

100,000개 조각/월

제품 설명

맞춤형 딥 드로잉 서포트 컵 | 정밀 강철 OEM 부품

저희는 제조를 전문으로 합니다맞춤형 딥 드로잉 서포트 컵산업 기계, 자동차 부품, 전기 장비, 가전 제품, 모터 어셈블리 및 기타 정밀 금속 응용 분야에 사용됩니다. 당사의 딥 드로잉 서포트 컵은 고품질 강철, 스테인리스강, 알루미늄, 황동 및 기타 판금 재료로 제조되어 신뢰할 수 있는 구조적 지지, 치수 안정성 및 장기적인 기계적 성능을 제공합니다.

첨단 기술을 사용하여딥 드로잉, 금속 스탬핑, 트리밍, 펀칭, 성형 및 2차 가공 기술을 통해 정밀한 치수, 제어된 벽 두께, 매끄러운 표면 및 일관된 성형 품질을 갖춘 서포트 컵을 생산할 수 있습니다. 딥 드로잉은 평평한 금속 시트를 우수한 구조적 무결성과 반복 가능한 형상을 갖춘 내구성 있는 컵 모양 부품으로 변환할 수 있습니다.

당사의 OEM 서포트 컵은 고객 도면, CAD 파일, 실물 샘플, 재료 사양 및 응용 요구 사항에 따라 맞춤 제작할 수 있습니다. 장착 구멍, 슬롯, 플랜지, 엠보싱 리브, 스텝, 홈 및 기타 성형 구조와 같은 기능은 설계에 통합될 수 있습니다.

전기 어셈블리를 위한 소형 정밀 서포트 컵이든 산업 장비를 위한 중장비 딥 드로잉 부품이든, 당사의 엔지니어링 팀은시제품 개발 및 툴링 설계부터 대량 생산 및 최종 검사까지 완벽한 솔루션을 제공할 수 있습니다.

제품 설명

딥 드로잉 서포트 컵은 딥 드로잉 공정을 통해 평평한 판금 블랭크를 컵 모양 또는 원통형 구조로 성형하여 생산되는 3차원 금속 부품입니다. 일반적으로 어셈블리 내에서 기계적 지지, 위치 지정, 보호, 간격 또는 구조적 보강을 제공하는 데 사용됩니다.딥 드로잉 공정은 여러 개의 용접된 부품에 의존하지 않고 정밀한 다이와 펀치를 사용하여 금속을 성형합니다. 이를 통해 더 깨끗한 구조, 향상된 치수 일관성 및 감소된 조립 요구 사항을 제공할 수 있습니다. 적합한 설계의 경우 딥 드로잉은 효율적인 재료 활용 및 경제적인 대량 생산도 가능하게 합니다.

당사의 맞춤형 서포트 컵은 다양한 깊이, 직경, 벽 두께, 플랜지 치수 및 바닥 구성으로 제조될 수 있습니다. 구멍, 슬롯, 리브, 홈, 엠보싱 및 장착 탭과 같은 추가 기능은 2차 스탬핑 또는 가공 공정을 통해 추가할 수 있습니다.

스테인리스강 딥 드로잉 서포트 컵

은 내식성 및 내구성이 요구되는 응용 분야에 적합하며, 탄소강은 높은 강도와 비용 효율성을 제공합니다. 알루미늄은 경량 구조가 중요한 경우 선택할 수 있으며, 황동 또는 구리는 전기 또는 열 전도성이 요구되는 특수 응용 분야에 사용할 수 있습니다.연마, 패시베이션, 아연 도금, 니켈 도금, 흑색 산화물, 분체 도장 및 페인팅을 포함한 표면 처리는 작동 환경 및 외관 요구 사항에 따라 제공될 수 있습니다.

당사의 정밀 제조 공정은 일관된 치수, 제어된 성형, 매끄러운 모서리 및 신뢰할 수 있는 구조적 성능을 유지하는 데 중점을 둡니다. 각 생산 배치는 고객 정의 치수 및 품질 요구 사항에 따라 검사할 수 있습니다.

기능

정밀 딥 드로잉 및 금속 성형

맞춤형 컵 모양 및 원통형 형상
높은 구조적 강도 및 강성
우수한 치수 일관성
제어된 벽 두께
매끄럽고 깨끗한 성형 표면
스테인리스강 및 탄소강 재료 옵션
경량 알루미늄 옵션 제공
맞춤형 플랜지, 구멍, 슬롯 및 리브
우수한 내식성 (적합한 재료 및 마감 처리)
용접 및 조립 요구 사항 감소
대량 생산에 적합
정밀 OEM 및 ODM 제조
시제품 개발 가능
2차 가공 및 마감 서비스
맞춤형 툴링 및 다이 제조
기술 매개변수

매개변수

사양	제품명
맞춤형 딥 드로잉 서포트 컵	제품 유형
딥 드로잉 금속 서포트 컵	재료
탄소강, 스테인리스강, 알루미늄, 황동, 구리	스테인리스강 등급
SUS301, SUS304, SUS316, SUS430	알루미늄 등급
5052, 6061, 6063, 기타 등급	재료 두께
0.3-6.0 mm	외경
맞춤형	제조 공정
맞춤형	제조 공정
맞춤형	제조 공정
맞춤형	제조 공정
재료 및 설계에 따름	플랜지 직경
맞춤형	제조 공정
평평함, 엠보싱, 강화, 맞춤형	구멍 직경
맞춤형	제조 공정
맞춤형	제조 공정
딥 드로잉, 스탬핑, 성형, 트리밍	2차 공정
펀칭, 벤딩, 태핑, CNC 가공, 용접	표면 처리
패시베이션, 아연 도금, 니켈 도금, 연마, 분체 도장	치수 공차
일반적으로 ±0.05mm 또는 도면에 따름	툴링
딥 드로잉 다이 / 스탬핑 다이	생산량
시제품, 소량, 대량 생산	OEM/ODM
가능	품질 관리
ISO 9001	실제 사양은 재료 유형, 제품 형상, 드로잉 깊이, 툴링 설계 및 고객 요구 사항에 따라 달라집니다.

응용 분야

자동차 부품:

맞춤형 딥 드로잉 서포트 컵은 강력하고 정확하게 성형된 금속 부품이 필요한 자동차 어셈블리에 사용됩니다. 모터 부품, 보호 하우징, 센서 어셈블리, 장착 구조물, 배터리 관련 부품 및 기계적 지지 부품에 적용될 수 있습니다.모터 및 전기 장비:

딥 드로잉 서포트 컵은 전기 모터, 발전기, 변압기, 전기 어셈블리 및 부품에 신뢰할 수 있는 위치 지정 및 기계적 지지가 필요한 기타 장비에 사용될 수 있습니다.산업 기계:

이 부품은 펌프, 기어 시스템, 자동화 장비, 압축기, 공작 기계, 유압 장비 및 산업 메커니즘에 적합합니다. 견고한 컵 모양 구조는 내부 부품에 안정적인 지지와 보호를 제공할 수 있습니다.전자 제품:

정밀 서포트 컵은 전자 장비, 전원 공급 장치, 커넥터, 센서, 통신 장비 및 전기 인클로저에 사용될 수 있습니다. 스테인리스강 및 기타 내식성 재료는 까다로운 환경에 선택할 수 있습니다.가전 제품:

세탁기, 냉장고, 에어컨, 주방 장비, 진공 청소기 및 내구성 있는 스탬핑 금속 부품이 필요한 기타 가전 제품에 적용됩니다.베어링 및 기계 어셈블리:

딥 드로잉 서포트 컵은 기계 어셈블리 내에서 유지, 위치 지정, 간격 또는 보호 부품으로 사용될 수 있습니다. 맞춤형 형상은 특정 설치 공간에 맞도록 합니다.재생 에너지 장비:

서포트 컵은 태양광 장비, 에너지 저장 시스템, EV 충전 장비, 전력 전자 제품 및 내구성 있는 금속 부품이 필요한 기타 재생 에너지 제품에 사용될 수 있습니다.일반 산업 하드웨어:

다목적 설계로 인해 맞춤형 서포트 컵은 브래킷, 리테이너, 하우징, 보호 부품, 스페이서 및 기타 맞춤형 산업 응용 분야에 적합합니다.맞춤화

당사는 딥 드로잉 서포트 컵에 대한 포괄적인

OEM 및 ODM 맞춤화 서비스를 제공합니다.맞춤 설계 옵션

외경

내경
전체 높이
드로잉 깊이
재료 두께
재료 등급
플랜지 치수
바닥 구성
코너 반경
장착 구멍
슬롯 및 개구부
엠보싱 리브
홈 및 비드
장착 탭
표면 마감
색상 및 코팅
재료 선택

응용 분야에 따라 다음을 권장할 수 있습니다:

일반적인 내식성 응용 분야의 경우 SUS304

더 까다로운 부식 환경의 경우 SUS316
고강도 및 비용 민감 응용 분야의 경우 탄소강
경량 설계를 위한 알루미늄
특수 전기 응용 분야의 경우 황동 및 구리
맞춤형 툴링

다음과 같이 설계 및 제조할 수 있습니다:

딥 드로잉 다이

프로그레시브 스탬핑 다이
컴파운드 다이
펀칭 다이
트리밍 다이
성형 다이
벤딩 다이
당사의 툴링 엔지니어는 균열, 주름, 과도한 얇아짐 및 치수 변형과 같은 위험을 줄이기 위해 제품 구조 및 성형 시퀀스를 평가할 수 있습니다.

DFM 엔지니어링 지원

고객은 다음을 제공할 수 있습니다:

2D 도면

3D CAD 파일
STEP/STP 파일
DWG/DXF 파일
PDF 사양
실물 샘플
당사의 엔지니어링 팀은 귀하의 설계를 검토하고 재료 두께, 드로잉 깊이, 코너 반경, 공차, 구멍 배치, 성형 시퀀스 및 2차 가공에 대한 권장 사항을 제공할 수 있습니다.

지원 및 서비스

초기 설계부터 최종 납품까지 완벽한 제조 지원을 제공합니다.

엔지니어링 서비스

제품 설계 검토

DFM 분석
딥 드로잉 타당성 평가
재료 선택
툴링 설계
성형 공정 최적화
시제품 개발
제조 서비스

딥 드로잉

정밀 금속 스탬핑
프로그레시브 스탬핑
펀칭
트리밍
벤딩
CNC 가공
태핑
용접
디버링
연삭
연마
표면 마감
조립
품질 관리

당사의 품질 관리 공정에는 다음이 포함될 수 있습니다:

원자재 검사

초도품 검사
치수 검사
벽 두께 측정
드로잉 깊이 검사
구멍 및 특징 검사
표면 품질 검사
기능 테스트
최종 검사
프로젝트 요구 사항에 따라 맞춤형 검사 보고서 및 품질 문서를 제공할 수 있습니다.

포장 및 배송

운송 중 딥 드로잉 서포트 컵을 긁힘, 변형, 습기 및 오염으로부터 보호하기 위해 전문적인 포장 방법을 사용합니다.

포장 옵션

PE 백

보호 필름
플라스틱 트레이
폼 인서트
카톤 박스
수출 표준 카톤
목재 케이스
맞춤형 브랜드 포장
연마, 도금 또는 페인팅된 부품의 경우 표면 접촉을 최소화하고 긁힘을 방지하기 위해 추가 보호 포장을 사용할 수 있습니다.

배송 방법

특급 배송

항공 화물
해상 화물
철도 운송
고객 지정 물류
배송 준비는 주문 수량, 목적지, 배송 일정 및 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.

자주 묻는 질문

Q1: 딥 드로잉 서포트 컵이란 무엇인가요?

딥 드로잉 서포트 컵은 펀치와 다이를 사용하여 컵 모양으로 성형된 3차원 판금 부품입니다. 기계적 지지, 위치 지정, 보호, 간격 또는 구조적 보강에 사용할 수 있습니다.

Q2: 서포트 컵에 어떤 재료를 사용할 수 있나요?

응용 분야 요구 사항에 따라 탄소강, 스테인리스강, 알루미늄, 황동, 구리 및 기타 판금 재료로 서포트 컵을 제조합니다.

Q3: 어떤 스테인리스강 등급을 사용할 수 있나요?

일반적인 옵션에는

SUS301, SUS304, SUS316 및 SUS430이 포함됩니다. 프로젝트 요구 사항에 따라 다른 재료 등급도 고려할 수 있습니다.Q4: 도면에 따라 서포트 컵을 제조할 수 있나요?

예. 2D 도면, 3D CAD 파일, 실물 샘플 및 기술 사양을 기반으로 OEM 및 ODM 제조를 제공합니다.

Q5: 깊고 복잡한 컵 모양을 제조할 수 있나요?

예. 재료 및 성형 가능성에 따라 원통형, 스텝형, 플랜지형, 엠보싱형, 강화형 및 기타 맞춤형 형상을 생산할 수 있습니다.
