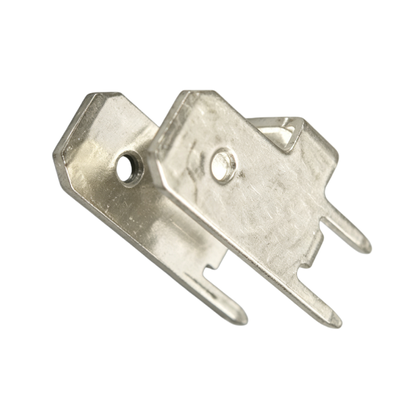

정밀 청동 PCB 용접 터미널

정밀 청동 PCB 용접 터미널

MOQ: 10개
가격: negotiable
표준 포장: 표준 수출 판지/나무 상자
배송 기간: 15일부터 30일까지 일
결제 방법: T/T, L/C, PayPal
공급 능력: 100,000개 조각/월
상세 정보
원래 장소
중국
브랜드 이름
METS
모델 번호
맞춤형
제품명:
스탬핑 단자 핀/PCB 납땜 단자/금속 접점 클립
제품 유형:
스탬핑 부품/하드웨어 터미널
재료:
황동 / 인청동 / 구리 / 스테인레스 스틸
표면 처리:
주석 도금 / 니켈 도금 / 금 도금 / 은 도금
제조공정:
프로그레시브 다이 스탬핑 및 벤딩
장착 유형:
PCB 스루홀/납땜 장착
애플리케이션:
PCB 조립, 전자, 자동차 커넥터, 배전
OEM/ODM 서비스:
사용 가능 / 사용자 정의 가능
최소 주문 수량:
10개
가격:
negotiable
포장 세부 사항:
표준 수출 판지/나무 상자
배달 시간:
15일부터 30일까지 일
지불 조건:
T/T, L/C, PayPal
공급 능력:
100,000개 조각/월
강조하다:

금속 접착된 구리 PCB 용접 단말기

,

전자제품용 정밀 청동 터미널

,

점진적인 도형 금속 단말기

제품 설명
PCB 용접기 터미널입니다. 전자제품용 정밀 구리 연결기

PCB 솔더 터미널은 인쇄 회로 보드 (PCB) 에 대한 신뢰할 수있는 솔더 응용 프로그램을 위해 설계된 정밀 엔지니어링 전기 연결 구성 요소입니다.금속을 포함한 고품질의 전도성 물질로 제조, 구리 및 구리 합금, 이 단말기는 우수한 전기 전도성, 기계적 강도 및 다양한 전자 장치 및 제어 시스템에 대한 안정적인 연결 성능을 제공합니다.

우리의 정밀 청동 PCB 용접 단말기는 정밀 금속 스탬핑, 정밀 형성 및 표면 처리 기술을 사용하여 생산됩니다 정확한 차원, 부드러운 가장자리,그리고 높은 양의 생산에 대한 일관된 품질터미널은 안전한 용매 관절, 우수한 전류 전송 및 까다로운 전자 응용 프로그램에서 장기간 내구성을 제공하기 위해 설계되었습니다.

커스터마이징 가능한 디자인, 플래팅 옵션 및 재료 선택으로, 우리의 PCB 용접 단말기는 소비자 전자제품, 자동차 전자제품, 산업 제어 장비,전원 공급 장치, 통신 장치 및 기타 전자 집합

경험 많은 OEM 제조업체로서 우리는 고객의 그림, 샘플 및 기술 요구 사항에 따라 사용자 정의 PCB 단말 솔루션을 제공합니다.신뢰성 있는 품질 관리와 경쟁력 있는 제조 능력을 갖춘 프로토타입 개발 및 대량 생산을 지원.

주요 특징
  • 높은 전기 전도성:우수한 청동, 구리 또는 구리 합금 재료로 만들어져 효율적인 전류 흐름을 보장하고 안정적인 회로 성능을 위해 전기 저항을 줄입니다.
  • 정밀 제조:고 정밀 스탬핑 및 형성 프로세스를 통해 정확한 차원, 일관된 모양 및 신뢰할 수있는 조립 성능을 달성합니다.
  • 우수한 용접성:틴 플래팅과 같은 표면 치료는 PCB 조립 중에 용접 접착, 부식 저항 및 연결 신뢰성을 향상시킵니다.
  • 내구성 있는 기계적 성능:강한 재료 특성으로 인해 우수한 굽기 저항, 진동 저항 및 전자 응용 프로그램에서 긴 서비스 수명을 제공합니다.
  • 사용자 정의 OEM 디자인 지원:다양한 모양, 크기, 두께 및 구성으로 제공되며 고객의 그림이나 샘플에 따라 제공됩니다.
  • 광범위한 응용 프로그램 호환성:PCB 보드, 전자 모듈, 자동차 시스템, 산업 컨트롤러 및 전기 연결 집합에 적합합니다.
기술 사양
매개 변수 사양
제품 이름 PCB 솔더 터미널
소재 구리, 구리, 인산 구리, 스테인리스 스틸
소재 등급 C2600, C2680, C5191, SUS304 (선택)
제조 과정 정밀 스탬핑, 굽기, 형성
표면 처리 진, 니켈, 금, 은
두께 범위 00.1mm - 3.0mm
터미널 타입 PCB 솔더 탭, 핀 터미널, 커넥터 터미널
전도성 높은 전기 전도성
용인성 ±0.02mm (개인용)
적용 PCB 조립, 전자 장비, 제어 시스템
사용자 정의 OEM/ODM 지원
품질 표준 ISO9001 품질 관리 시스템
신청서
  • 소비자 전자제품:가전제품, 스마트 기기, 충전기, 안정적인 전기 연결이 필요한 제어판
  • 자동차 전자기기:제어 모듈, 센서, 조명 시스템 및 배터리 관리 시스템은 진동 및 온도 변동 하에서 안정적인 성능을 필요로 합니다.
  • 산업용 제어장치:PLC 시스템, 산업용 컨트롤러, 자동화 장비 및 전기 패널에서 신뢰할 수있는 신호 전송과 장기 내구성이 필요합니다.
  • 전원 공급 시스템:전원 어댑터, 전원 공급 장치 전환, 배터리 시스템, 고전류 전력 연결이 필요한 충전 장비
  • 통신 장비:통신장치, 네트워크 장비 및 전자 모듈을 통해 안정적인 신호 전송과 컴팩트한 조립 디자인을 보장합니다.
  • 전자 제조 산업:PCB 조립 라인 및 자동 생산 프로세스를 위한 맞춤형 단말기를 필요로 하는 OEM 전자제품 제조업체
맞춤화 서비스

우리는 고객의 요구 사항에 따라 PCB 용접기 단말기에 대한 포괄적인 OEM / ODM 사용자 정의 서비스를 제공합니다.

사용자 지정 디자인
  • 맞춤형 터미널 모양과 구조
  • 특수 굽기 각도 및 장착 설계
  • 고객 도면이나 샘플을 기반으로 개발
자료 선택

사용 가능한 자료는 다음과 같습니다.

  • 일반 전기 용 Brass
  • 높은 전도성 요구 사항에 대한 구리
  • 탁월 한 탄력성 을 위한 광소 청동
  • 부식 저항성을 위한 스테인레스 스틸
표면 처리 옵션

다양한 접착 솔루션이 있습니다:

  • 탁월한 용접성을 위해 진 접착
  • 진식 보호용 니켈 접착
  • 높은 신뢰성 전기 접촉을 위한 금 접착
  • 강전도를 높이기 위한 은장
정밀 제조

우리의 생산 능력은 다음을 포함합니다:

  • 선진적 도형
  • 정밀 금속 스탬핑
  • CNC 2차 가공
  • 표면 정비
  • 자동 검사

우리는 소량 프로토타입과 대규모 대량 생산을 지원합니다.

지원 및 서비스
엔지니어링 지원

우리의 기술 팀은 제품 설계 최적화에서 제조 솔루션에 이르기까지 전문적인 지원을 제공하여 고객이 제품 성능을 향상시키고 생산 비용을 줄이는 데 도움이됩니다.

프로토타입 개발

구조, 조립 성능 및 응용 요구 사항을 확인하기 위해 새로운 PCB 단말기 설계에 대한 빠른 프로토 타입 생산이 가능합니다.

품질 관리

모든 생산 단계는 다음과 같이 엄격하게 통제됩니다.

  • 입수물질 검사
  • 차원 검사
  • 표면 품질 검사
  • 전기 성능 테스트
  • 최종 제품 검사
OEM 제조업

우리는 도구 개발, 스탬핑 생산, 표면 처리, 품질 검사 및 배달을 포함한 완전한 OEM 제조 서비스를 제공합니다.

고객 서비스

전문적인 기술 지원과 반응적인 커뮤니케이션은 프로젝트 라이프 사이클 내내 원활한 협력을 보장합니다.

포장 및 운송
포장 방법

PCB 용접기 단말기는 운송 중에 손상을 방지하기 위해 조심스럽게 포장됩니다.

표준 포장:

  • PE 봉지
  • 플라스틱 트레이
  • 카튼 상자
  • 맞춤형 패키지 제공

대량 주문의 경우:

  • 비기 방지 포장재
  • 보호 트레이
  • 수출 표준 박스
운송 옵션

우리는 고객의 요구에 따라 유연한 배송 솔루션을 제공합니다:

  • 익스프레스 배송 (DHL, FedEx, UPS)
  • 항공 화물
  • 해상 운송
  • 맞춤형 물류 솔루션

모든 제품은 발송 전에 검사되어 고객의 품질 요구 사항을 충족하는지 확인합니다.

자주 묻는 질문
Q1: PCB 용접 단말기에 사용할 수있는 재료는 무엇입니까?
우리 는 주로 청동, 구리, 광소 청동, 그리고 스테인리스 스틸 단말기를 공급 합니다. 재료 선택 은 전도성, 강도, 그리고 응용 요구 사항 에 달려 있습니다.
Q2: 당신은 사용자 정의 PCB 용접 단말기를 제조 할 수 있습니까?
예, 우리는 고객 드로잉, 샘플, 사양 및 애플리케이션 요구 사항에 기초한 OEM 사용자 정의를 지원합니다.
Q3: 어떤 표면 처리가 제공 될 수 있습니까?
사용 가능한 치료법으로는 틴 접착, 니켈 접착, 금 접착 및 은 접착 등이 있으며, 이는 용접성, 전도성 및 부식 저항성을 향상시킵니다.
Q4: 어떤 제조 과정이 사용됩니까?
우리의 PCB 단말기는 정밀 스탬핑, 점진적 다이 스탬핑, 굽기, 형성 및 표면 마무리 과정을 통해 제조됩니다.
Q5: 최소 주문 양은 무엇입니까?
MOQ는 제품 구조, 재료 및 생산 요구 사항에 달려 있습니다. 사용자 정의 인용을 위해 저희에게 연락하십시오.
