제품 상세 정보:
|
| 유형은의 죽습니다: | 진보 죽으십시오 | 검사 기계: | 마이크로미터 |
|---|---|---|---|
| 형 생활: | 치기의 1000백만 시간 | 힘을 누르십시오: | 45Ton |
| 포용력: | ±0.002 | 주요 장식새김 물자: | DC53 |
| 다리: | 14 L | 구멍: | 2개의 줄 |
| 간격: | 1mm | 방법 가공: | Sodick 철사 EDM |
| 하이 라이트: | 지도된 지도 구조,IC 지도 구조 |
||

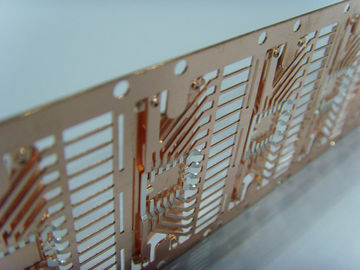

진보 높은 정밀도 각인은 부속 IC 지도 구조/지도한 지도 구조/구리 지도를 위해 죽습니다
구조 SIP-14L
지도 구조는 거푸집에서 외부에 신호를 나르는 칩 포장 안쪽에 금속 구조입니다.
QFP 포장을 위한 Leadframe
포장 안쪽에 거푸집은 지도에 지도 구조에 전형적으로 접착제로 붙고, 그 후에 철사를 붙입니다 거푸집 패드를 접착시킵니다. 제조공정의 마지막 단계에서는, 지도 구조는 플라스틱 상자에서 주조되고, 지도 구조의 외부는 모든 지도를 분리하는 커트오프 입니다.
진보 지도 구조를 위해 죽으십시오:
-- 분리된 장치 지도 구조 거푸집: TO-92, TO-196, ITO-220, TO-252, TO-247, TO-3P 등.
-- IC 지도 구조 거푸집: DIP-8L, DIP-16L, DIP-18L, DIP-28L, SOP-8L, SOP-16L, SOP-28L, SSOP-8L, SSOP-18L 등.
-- SMT 지도 구조 거푸집: SOT-23, SOT-143 등.
A. Material: 0.2mm, 0.25mm, 0.3 mm 두꺼운 고급장교의, 구리 또는 스테인리스
B. Finishing: 은, 금, 팔라듐, 주석, 도금되는 니켈
C. Size: 주문을 받아서 만드는
D. Packing 방법: Polybag, 판지 상자
기능 각인
A: 사소 피치: 0.5mm
B: 가장 높은 각인 속도: 600SPM/min 또는 더 많은 것
C: 정밀도: ±0.003mm
D: 구멍 직경과 간격 0.85:1의 비율
E: 물자 간격 각인: 0.05-2.0mm
F: 물자 사용의 0의 또는 더 적은 손실.
Tool&Die 단면도
| Tool&Die 물자 | SKD11 DC53 45# 강철 Cr12mov P20 |
| 정확도 | 0.002mm |
| 수용량 | 공구 &die: 30 세트/달 부속: 1million /month |
| 디자인 소프트웨어 | 3D: 직업 E |
| 제 2: 자동 CAD | |
| 지상 처리 | 분말 코팅, 뜨거운 직류 전기를 통하는, Chrome 솔질해 폴란드어 그리기, |
| 시험 장비 | 경도 검사자, 화학 분석, 디지털 방식으로 측정 영사기, 동적인 균형을 잡는 검사자, |
| 보편적인 시험기 & 협조 발견자 | |
| 간격 | 유효한 0.1-2.0mm의 또는 다른 스페셜 |
| 리드타임 | 최대 제품에 따라 15-55 일: 2 주 (처음 순서에) |
| 표준 | ANSI. API.BS.DIN.JIS.GB.et c |
| 장비 | 1) 각인 기계 |
| 2) 맷돌로 갈고 돌고, 갈고, 갈고, 쌓고, 끄집어 내고 다른 이차 기계로 가공하는 CNC. | |
| 3) 완전한 CNC machineries & 4개의 기계로 가공 센터 맷돌로 갈기와 같은 교련하는 끄집어 내기, | |
| 돌고, 계획, 가는 기계장치 및 3 차축 기계로 가공 센터. | |
| 생산 덮개 | 판금 자동차 부속, 부속, 가정 Electrics stam핀gparts, 부속을 각인하는 장치를 각인하는 자동차 |
우리는 선적에 당신의 어떤 요구든지 받아들입니다. 바다 그리고 급행에 의하여 공기에 의하여, 수락가능하십시오.
| 급행에 의하여 | 공기에 의하여 | 바다에 의하여 | |
| 서쪽 유럽 | 3-5 일 | 4-6 일 | 22-30days |
| 미국 &Canada | 3-4days | 5-6 일 | 16-27days |
| 남아시아 | 3-5 일 | 3-7 일 | 12-20 일 |
| Japan&South 한국 | 2-3 일 | 3-4 일 | 10-13 일 |
| 러시아 | -------- | --------- | 30-40 일 |
포장:
녹슬지 않는에 PE 영화에 의하여 감싸는 첫걸음.
훈증의 필요 없는 둘째로 나무로 되는 케이스. 당신의 필수 또는.
빠른 응답을 얻기 위하여는, 저희에게 직접 우편으로 연락하십시오
Q: 나가 인용을 빨리 얻어 좋은 방법
A: 당신 조회를 보내거든 우리의 판매 Consultand에 기술적 세부사항은 사업 시간에 24hrs에서 당신에게 연락할 것입니다.
Q: 나는 어떻게 우리가 신제품을 디자인할 때 당신에게서 기술지원을 얻어서 좋습니까?
A: 동일한 이메일과 접촉하게 자유롭게 느끼십시오. 당신을 위해 유효할 것이 독점적인 엔지니어가 있을 것입니다.
Q: 나는 어떻게 나는 당신의 제품에 관하여 어떤 제안이 있고을 또는 서비스할 때 당신에게 연락해서 좋습니까?
A: 이메일 또는 전화를 접촉하게 자유롭게 느끼십시오. 우리는 당신의 제안에 따르고 만족된 당신을 만들기 위하여 우리의 베스트를 시도할 것입니다.
각인은 쇼 죽습니다:
